라즈베리파이 GPIO 사용하기 - git git-core( wiringPi 다운 에러)

GPIO란  General-purpose input/output의 약자입니다. (이 핀을통해 입출력 신호, 회로의 행동제어가 가능합니다.)

라즈베리파이에는 40개의 핀들이 있는데요, 각각의 핀은 다른 역할을 수행하게 됩니다.

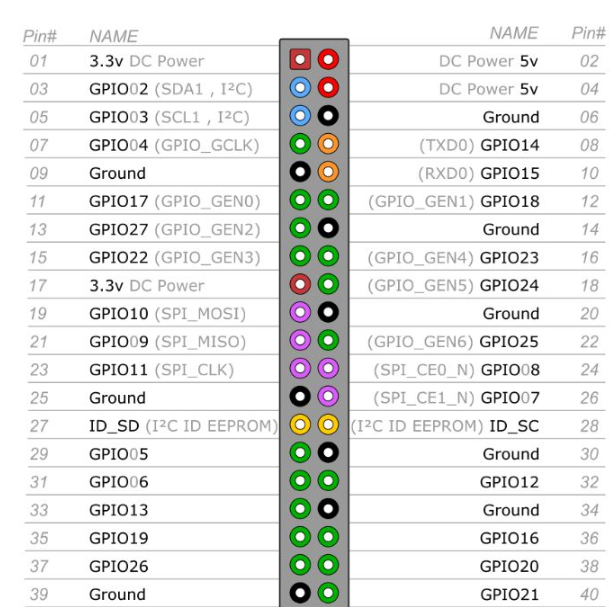

헤더 핀맵

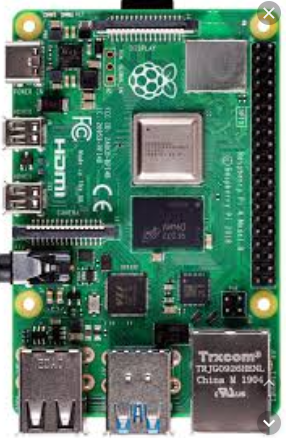

위의 핀맵은 라즈베리를 이렇게 놓고 보시면 됩니다. (USB포트가 밑으로 내려가도록)



GPOI를 사용하려면, 여러가지 라이브러리가 있지만 C언어를 이용하기 위해서는 wiringPi가 필요합니다.

---

                               wiringPi 설치 (오류방법 해결)

아래 굵은글씨를 터미널창에서 입력합니다.

sudo apt-get install git-core   (깃 소스관리툴 다운로드)

다음은 git에서 wiringPi를 다운받아줍니다.

git clone git://git.drogon.net/wiringPi     인터넷에는 이 주소로 되어있는 글이 많아서 애먹었습니다. 자꾸 연결오류가

발생하더군요.... (unable to connect to git.drogon.net )

연결 오류 발생

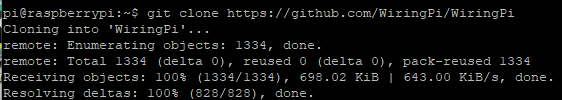

git clone https://github.com/WiringPi/WiringPi

WiringPi/WiringPi

위의 주소로 하니 해결되었습니다.

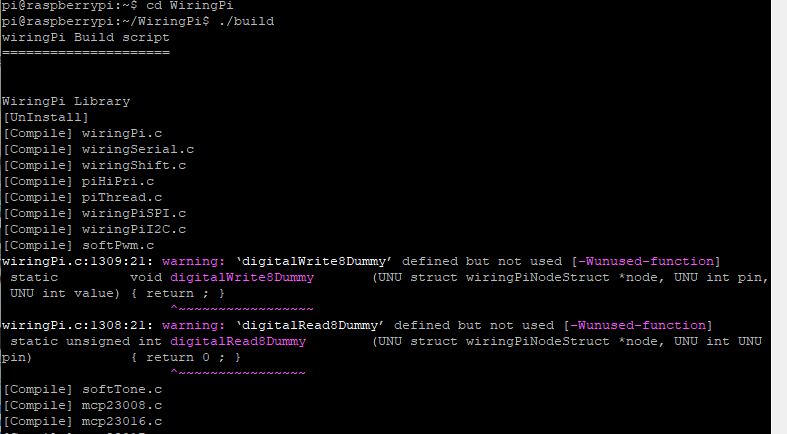

cd WiringPi



WiringPi 디렉터리에 들어갑니다.



./build

WiringPi를설치합니다.

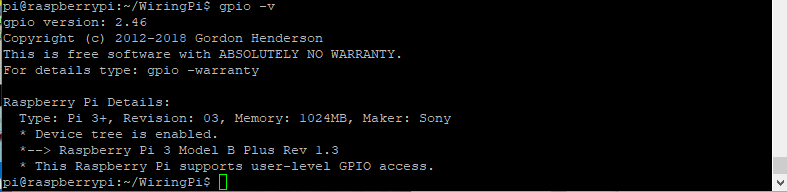

gpio -v

gpio설치가 잘 되었는지 확인해봅니다.

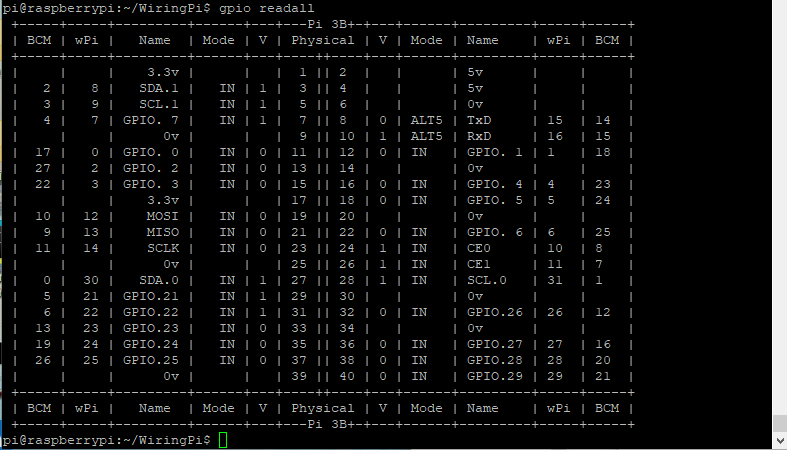

gpio readall



gpoi핀을 확인합니다. 코드작성시의 wiringPi의 핀번호와, 실제 (BCM) 핀번호가 다릅니다. 그래서 뭔가 새로이 할때 여러번 보게 될것 같습니다.
