라즈베리파이 - 포트포워딩 (kt, Olleh 공유기) 을 이용해서 집에 있는 라즈베리파이에 접속 하기 (VNC Putty)

*이 게시글에서 포트포워딩의 목적

1. 카페나 학교에서 (외부)에서 집에 있는 라즈베리파이에 접속할 수 있다.

2. Flask(플라스크) 서버를 구축하여, 인터넷만 있으면 누구나 접속 가능하도록 개방.



본 게시글은 Olleh (kt) 공유기로 하였습니다.



*포트 포워딩 (kt, 올레 Olleh)

1. 라즈베리를 포트포워딩 할 공유기의 Wifi에 연결합니다.

https://infinitt.tistory.com/3?category=1068085

[라즈베리파이 기초] - 최소한의 준비물로 (노트북,스마트폰) 라즈베리 시작하기 (2) 노트북으로 라즈베리 제어하기

(여기에 방법 소개되어 있습니다.)



2. 외부 ip주소와 내부 ip주소를 알아놓습니다.

외부 ip : https://ip.pe.kr/ 에서 확인 가능 (물론 라즈베리파이에서 접속하여 확인해야합니다.)

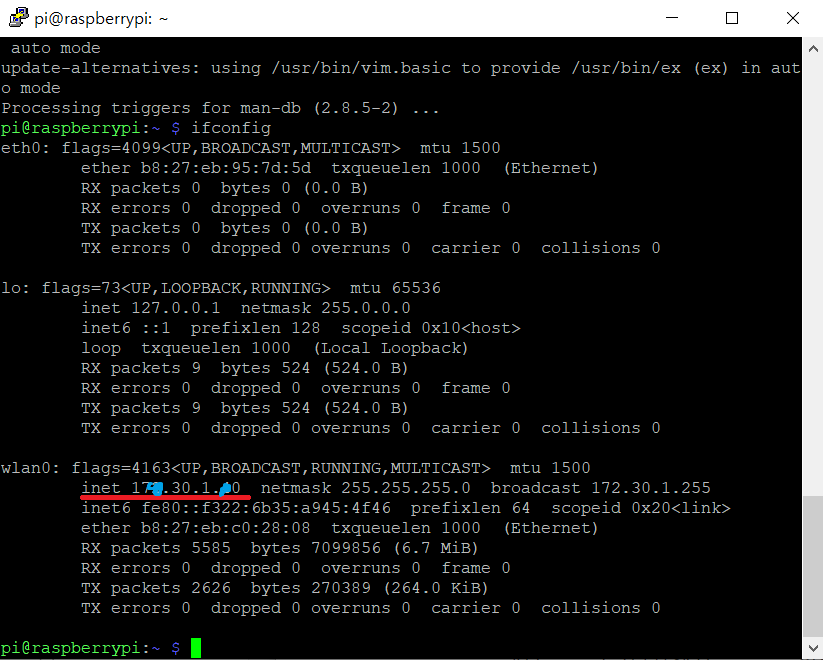

내부 ip : 터미널창에서 ifconfig 입력.

무선랜 (wifi)는 wlan0 이부분을 보시면 됩니다. 2번째 줄에 inet 172.30.1.40   제 내부 ip는 이러했습니다.

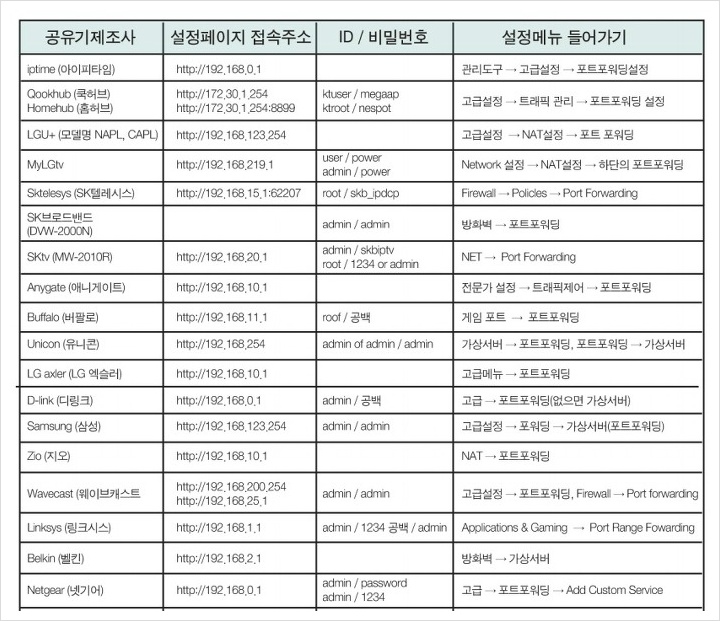

3. 공유기에 맞는 포트포워딩 하기

저는 kt이기 때문에 http://172.30.1.254/login.asp 접속하여 로그인을 해야했습니다.

초기 id : ktuser

비밀번호 : megaap (kt유저인 경우) / homehub (olleh 유저인경우)

로그인을 마치면 비밀번호와 아이디를 새로 변경하라고 나옵니다. 새로 변경을 해줍니다.

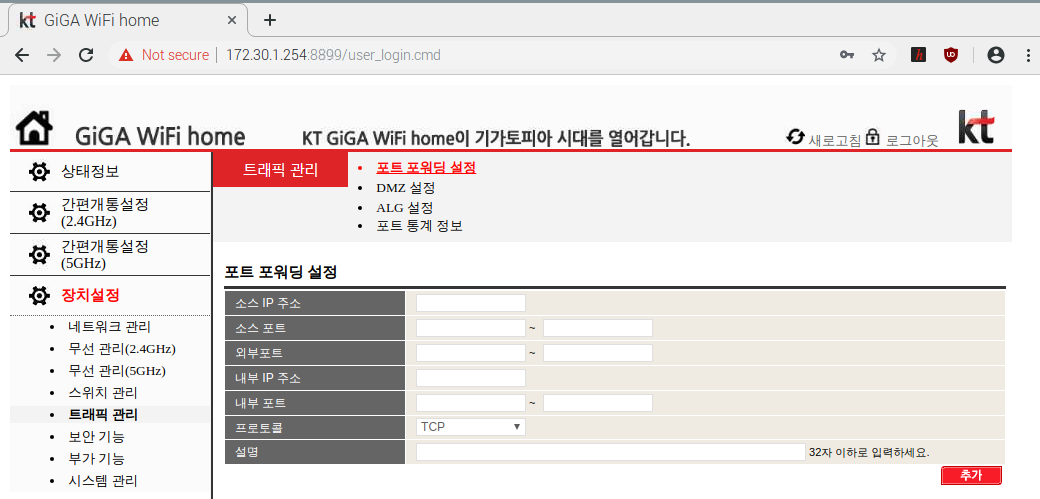

다음 장치설정 - 트래픽 관리에 들어갑니다.

소스 ip 주소 : 외부 ip

소스 포트 : 5000~5000

외부포트 : 5000~5000

내부 ip 주소 : 내부 ip주소

내부포트 : 5000~5000

프로토콜 : TCP



전부 입력하고 추가 버튼을 누르시면.

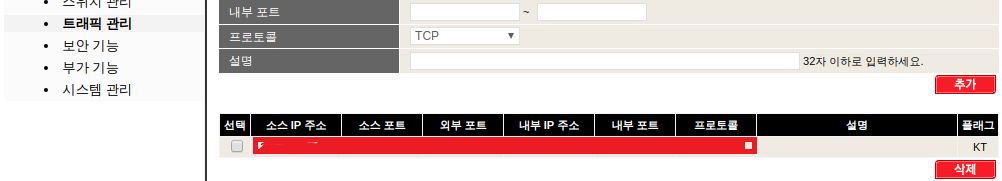

아래에 추가 된 모습이 확인 가능합니다.

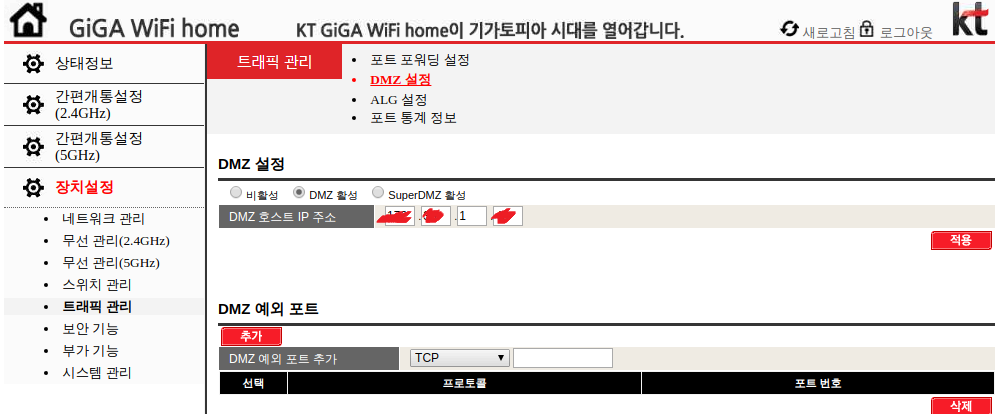

마지막으로 DMZ설정을 해줍니다.

라즈베리파이의 내부 IP만 입력하고, dmz활성을 적용시켜 주면 됩니다.



여기까지 완성된다면, 카페나 학교에서도 집에 있는 라즈베리파이에 접속하여 개발을 할 수 있습니다.  아까 알아 두었던 외부 IP주소를 통해 Putty와 VNC 모두 접속 가능합니다.

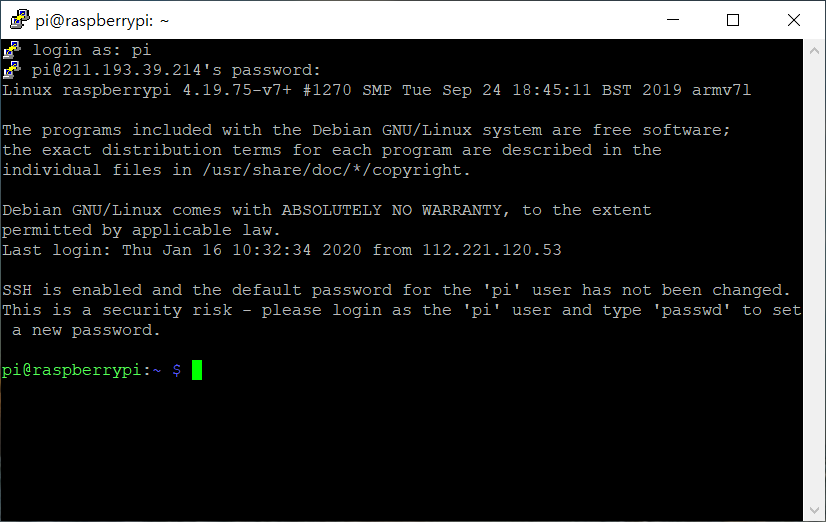

*putty



외부 IP를 통해 입력 가능합니다.



*VNC

1. 노트북에 VNC를 설치합니다.

라즈베리파이에는 기본적으로 설치가 되어있으므로 안해주셔도 됩니다.

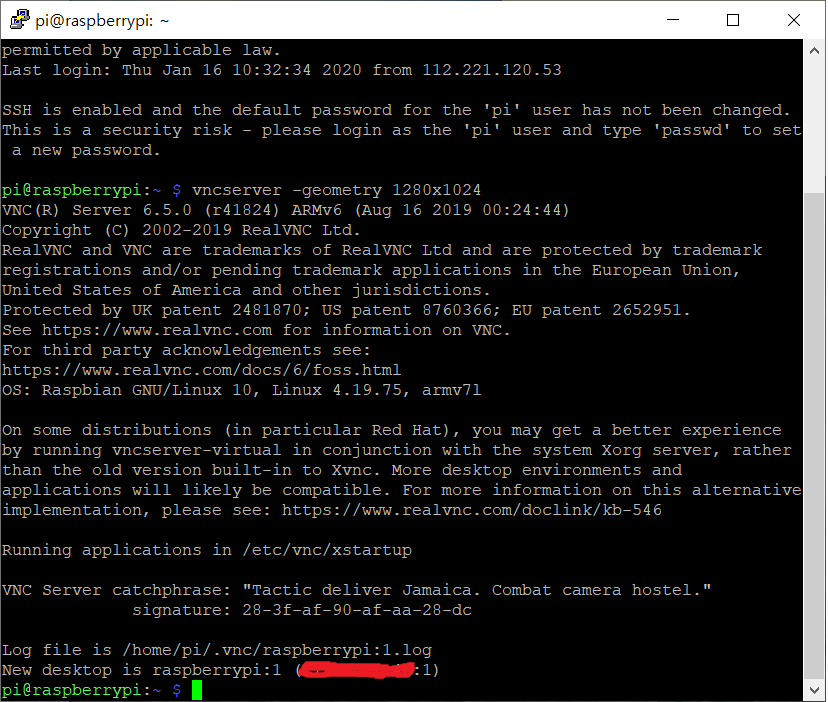

2. 터미널창에 vncserver -geometry 1280x1024        를 입력합니다.

여기서 맨 밑에 보시면, 172.30.1.40:1 이라고 나옵니다.  포트번호가 1이네요

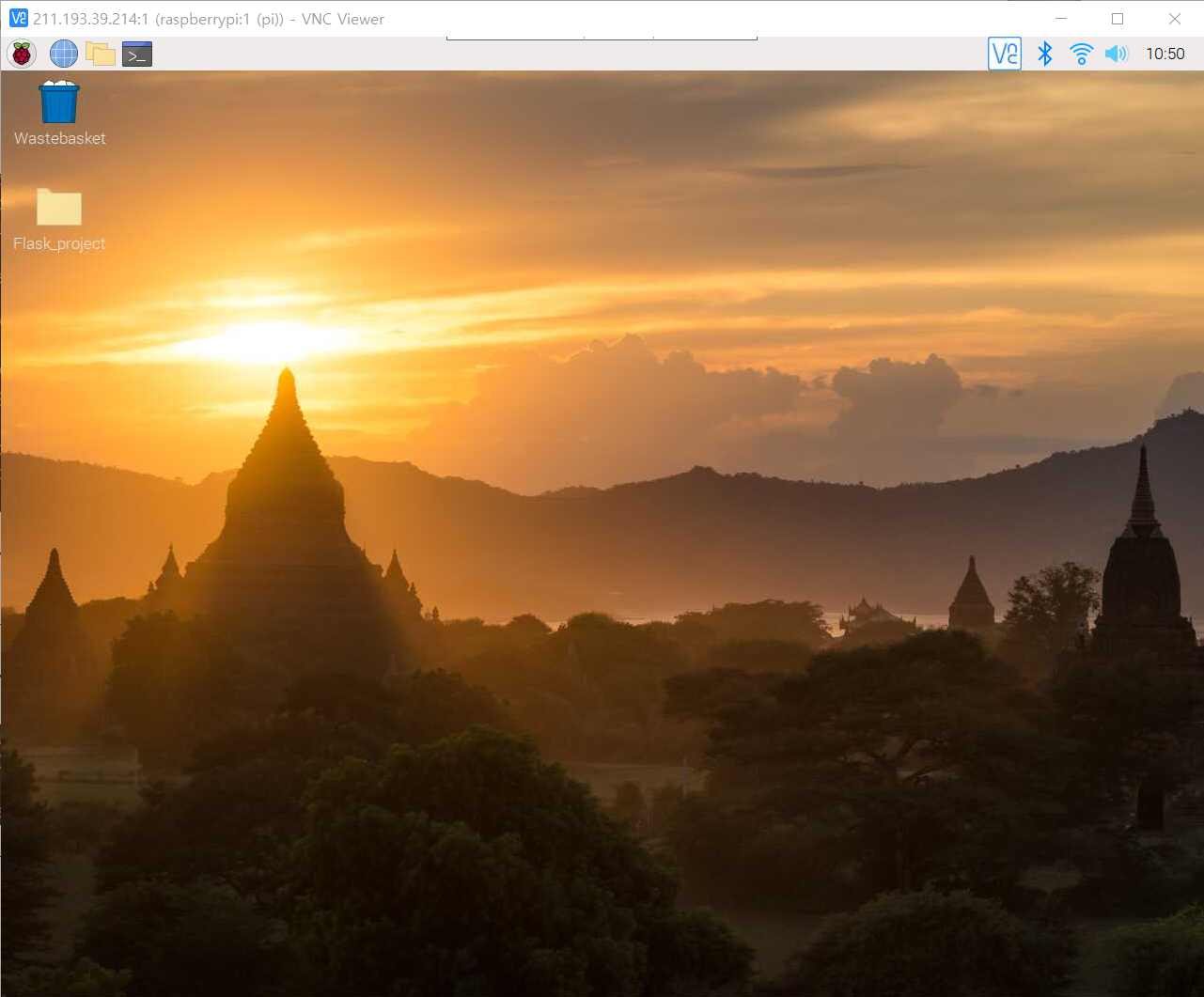

따라서 외부 IP + 포트번호 를 입력하시면 VNC에 접속 가능합니다. (ex  213.34.1.50:1)

속도가 느릴줄 알았는데, 생각보다 빠르네요! 쓸만한것 같습니다.
